管材结构
PVC-C埋地式高压电力电缆套管是我公司引进先进的成套生产设备和技术,通过自主创新,成功研制开发,采用PVC-C为原料,制成的电力电缆保护导管,主要用于电力电缆敷设并起导向和保护电缆的作用。
管材规格
公称外径(mm) | 壁厚(mm) |
50 | 2.5 |
50 | 3.0 |
50 | 5.0 |
63 | 3.0 |
63 | 5.0 |
75 | 3.0 |
75 | 5.0 |
90 | 3.0 |
90 | 4.0 |
90 | 5.0 |
110 | 3.0 |
110 | 4.2 |
110 | 5.0 |
125 | 5.0 |
125 | 8.0 |
156 | 3.0 |
160 | 3.2 |
160 | 4.2 |
160 | 4.5 |
160 | 5.0 |
162 | 6.0 |
167 | 5.0 |
167 | 8.0 |
167 | 7.0 |
167 | 8.5 |
181 | 3.0 |
181 | 7.0 |
200 | 3.9 |
200 | 5.0 |
200 | 7.0 |
200 | 8.0 |
200 | 10.0 |

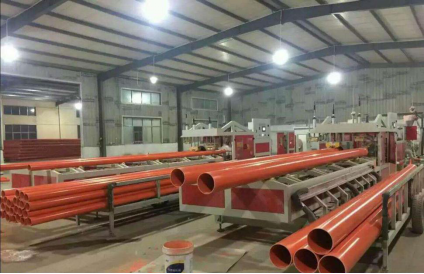

生产设备及流程
执行标准
QB/T2479-2005《埋地式高压电力电缆用氯化聚乙街(PVC-C)套管》
技术规范
IEC60401994《电气装置用导管规范》?
GB50188-92<电气装置安装工程电缆线路施工及验收规范>?
GB50127-94<电力工程电缆设计规范>?

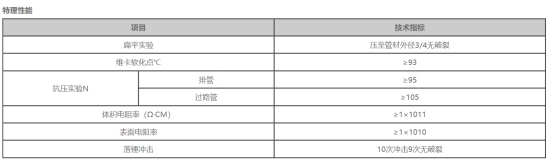

管材性能
管材特点
◆耐腐蚀性能 具有超强化学性能,不受酸、碱等化学溶剂腐蚀,适应性强。
◆绝缘性能 抗老化性能高,使用寿命超过50年。具有良好的电绝缘性能,体积(电阻系数) 1.0x1011Ω·M能对电缆的正常运行起很好的保护作用。
◆物理强度 具有很强的抗冲击强度和耐磨性,在外力作用下压至管材外径1/2不破裂。
◆阻燃性能 具有优良的阻燃等级超过FV-0级,維卡软化程度大于93℃,能满足电力电缆护管的阻燃要求。
◆内壁耐磨性能 系数小于0.30,不会损伤电缆护层。连接可靠,施工方便。重量轻,维护费用低。
管材连接
承插式 卡箍式
应用领域
◆城市电网建设和改造
◆城市市政改造工程
◆民航机场工程建设
◆工业园区、小区工程建设
