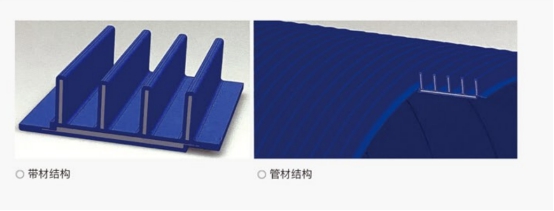

管材结构
根据口径不同,管材由一层或二层钢塑复合带材同步螺旋缠绕焊接而成。外层带材由板 带和与板带表面垂直且与板带成一体的竖直加强肋构成。加强肋内复合有增强钢带,板带内 依不同强度需求复合有多层增强钢丝网。内层带材呈等厚带状,与外层带材等宽,内有多层 增强钢丝网夹层。由单层带材构成管材时时,外层带材螺旋缠绕,边缘采取搭接形式,设计 足够的搭接宽度,以保证管材有足够的轴向强度。由双层带材构成管材时,内外层带材的螺 旋缠绕接缝错开,以使管材获得最大的轴向强度。单层带材的搭接及内外层带材之间的贴合 均采取同种塑料连续挤出压合的焊接形式。

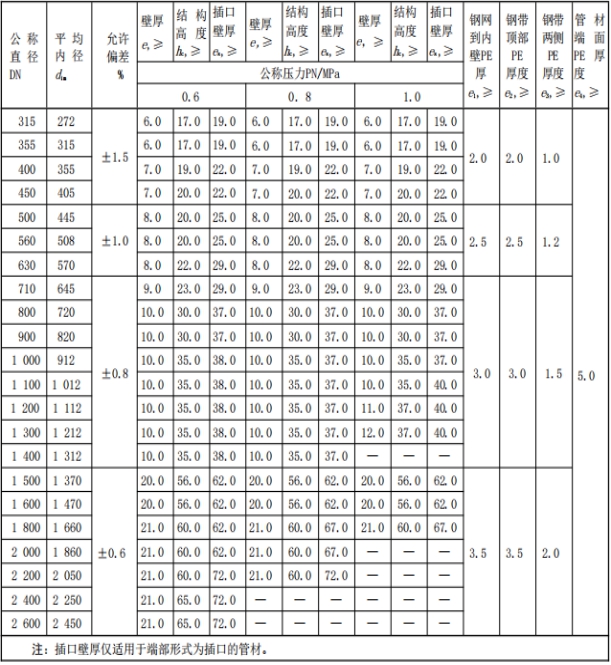

管材规格

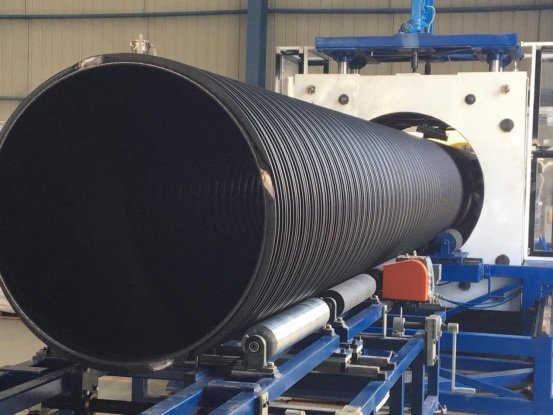

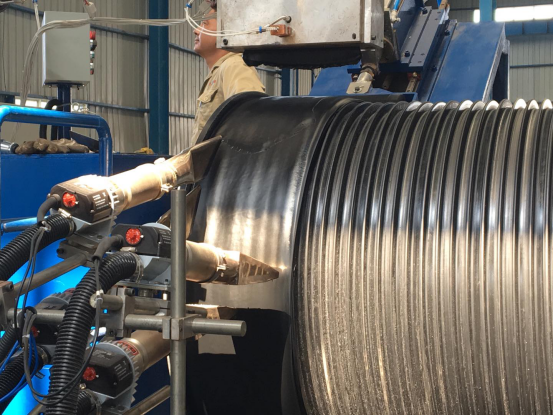

生产设备及流程
执行标准
产品执行标准:QB/T 5401—2019
技术规范:
CJJ 101-2016 《埋地塑料给水管道工程技术规程》
GB 50268-2008 《给水排水管道工程施工及验收规范》
GB 50838-2015 《城市综合管廊工程技术规范》
GB50332-2002 《给水排水工程管道结构设计规范》
管材性能
公称压力的温度修正系数
管材在输送20℃以上介质时,最大许用压力可用下表所示的修正系数乘以公称压力进行 确定。
温度 t/℃ | 0<t≤20 | 30 | 40 | 50 | 60 |
公称压力修正系数 | 1.00 | 0.95 | 0.90 | 0.80 | 0.70 |

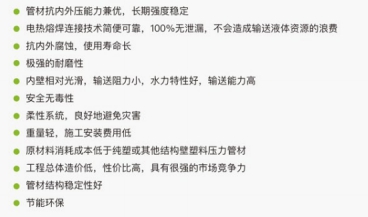

管材特点
管材连接
多重增强钢塑复合带压污水管主要有电熔直接连接和钢塑复合管电热熔带连接这两种方式。

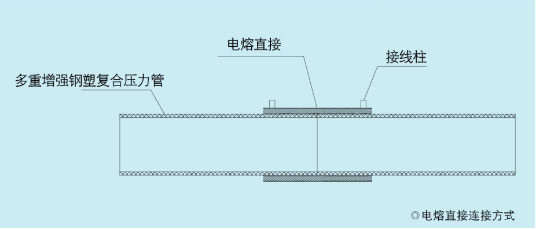

电熔直接连接
钢塑复合电热熔带连接

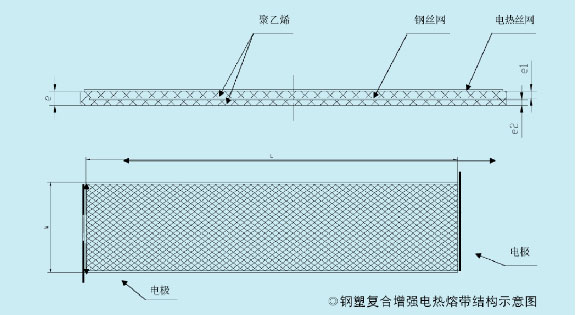

钢塑复合电热熔带连接可以适用于所有规格的管材连接,钢塑复合增强电热熔带是一种典型的多层结构,塑料带中间有多层增强钢丝网夹层,表层下设置有加热金属网,加热网表面覆盖有用以提高连接水密性及保护加热网的塑料膜。管材连接结构由两层钢塑复合电热熔带构成,内层为连接带,外层为补强带。
应用领域
1、城镇供水管网工程
2、污水压力管网工程
3、原水输水管网工程
4、排水、污水管网工程
