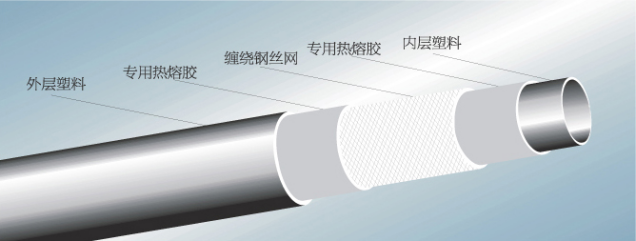

管材结构

钢丝网骨架聚乙烯复合管分三层结构，即芯管、钢丝层、外PE层。主要是以高密度聚乙烯（HDPE）为基体，以高强度钢丝左右螺旋成型的网状骨架为增强体，并用高性能的粘接树脂层将钢丝网骨架与内外层高密度聚乙烯紧密地连接在一起。该粘接树脂是一种高性能粘接材料，属于HDPE改性材料，与HDPE在加热条件下能完全熔融为一体，同时，其极性键与钢丝有极强的粘接性能。由于粘接树脂的使用，成功地解决了钢，聚乙烯间无连接因子的问题，具有更优良的复合效果。

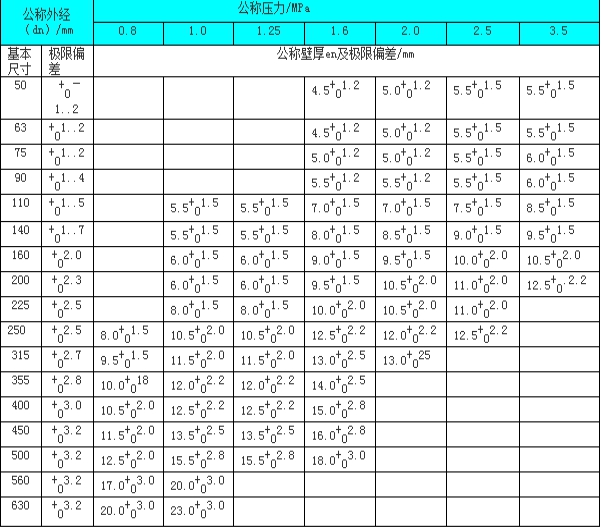

管材规格

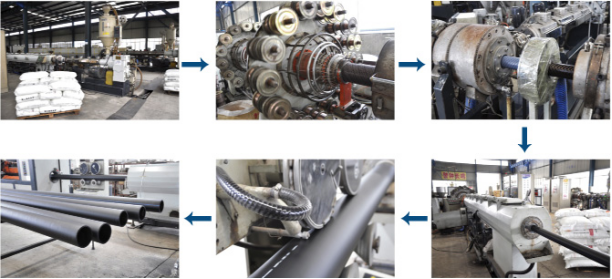

生产设备及流程

执行标准

产品标准：GB/T 32439-2015 《给水用钢丝网增强聚乙烯复合管道》

技术规范：

CECS 181-2005 《给水钢丝网骨架塑料(聚乙烯)复合管管道工程技术规程》

CJJ 101-2016 《埋地塑料给水管道工程技术规程》

GB 50838-2015 《城市综合管廊工程技术规范》

GB 50268-2008 《给水排水管道工程施工及验收规范》

管材性能

温度压力修正系数值

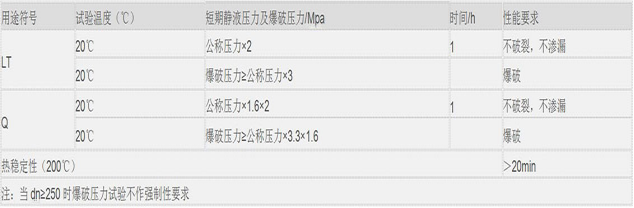

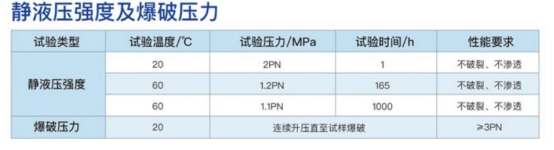

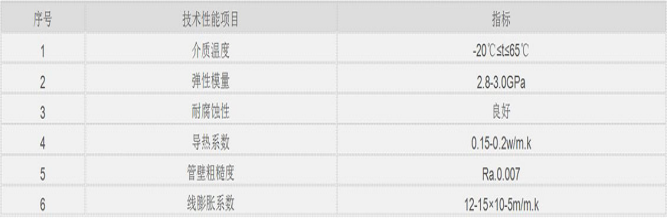

主要技术性能

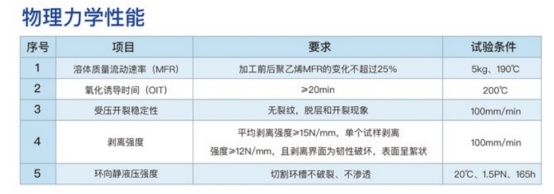

物理机械性能

管材的弯曲半径

管材特点

抗变形能力强：较好地抵抗地基沉降的能力，管道耐压时在一定弯曲下不出现泄漏、破坏。

复合强度高：聚乙烯与镀层钢丝使用专用改性材料复合，复合强度≥15N/mm。

工程综合成本低：管材承压主要依靠钢丝，进而降低聚乙烯原材料消耗，产品成本优势明显；可管沟外施工，降低土方开挖量，减少减少开挖工程成本；管材轻便，对于大型设备的依赖度低。

运输施工便捷：柔性管材，可根据需要进行不同长度定尺，接头数量大大减少，同时可进行分段同时施工，大大缩短施工效率；管材自重约为球墨铸铁管、钢管的1/2，水泥管的1/3，降低了劳动强度、大型安装设备的使用频率。

卫生性能优异：管道材料防腐，不易滋生细菌，不会产生传统管道的“黄水”现象。

连接安全可靠：管道一般采用电熔及机械连接，接口强度大于管道自身强度，能适应多种应用环境下的使用需求。

良好的水力特性：内壁光滑，不易结垢，摩阻系数低（0.009），光滑的表面和非粘附特性保证管道输送能力，同时也降低了管路的压力损失和输水能耗。

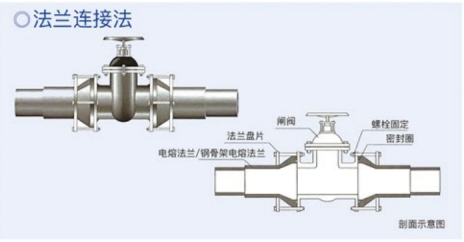

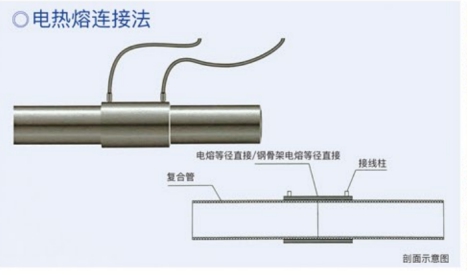

管材连接

应用领域

1、城镇供水管网工程

2、高压管网供水工程

3、农村饮水安全工程

4、室外消防管网工程

5、污水压力管网工程

6、原水管网工程

7、非开挖拖拉管
