管材结构
PE给水管采用PE100级给水专用聚乙烯树脂经高温热熔挤出一次性成型的实壁管材。PE给水管采用专用管道级高密度聚乙烯树脂为主要原材料生产,原材料经过GB/T 18252严苛的分级测试,卫生性能符合GB/T 17219及世界范围内体系认证要求。
管材规格
压力等级 | PN0.6Mpa(SDR26) | PN0.8Mpa(SDR21) | PN1.0Mpa(SDR17) | PN1.25Mpa(SDR13.6) | PN1.6Mpa(SDR11) |
|
外径(mm) | 壁厚(mm) | 米重 | 壁厚(mm) | 米重 | 壁厚(mm) | 米重 | 壁厚(mm) | 米重 | 壁厚(mm) | 米重 |
|
|
20 | — | — | — | — | — | — | — | — | 2.30 | 0.134 |
|
25 | — | — | — | — | — | — | — | — | 2.30 | 0.172 |
|
32 | — | — | — | — | — | — | — | — | 2.90 | 0.283 |
|
40 | — | — | — | — | — | — | — | — | 3.70 | 0.437 |
|
50 | — | — | — | — | — | — | — | — | 4.60 | 0.676 |
|
63 | — | — | — | — | — | — | 4.7 | 0.895 | 5.80 | 1.076 |
|
75 | — | — | — | — | 4.5 | 1.032 | 5.6 | 1.265 | 6.80 | 1.510 |
|
90 | — | — | 4.3 | 1.204 | 5.4 | 1.505 | 6.7 | 1.819 | 8.20 | 2.220 |
|
110 | 4.2 | 1.454 | 5.3 | 1.817 | 6.6 | 2.229 | 8.1 | 2.685 | 10.00 | 3.234 |
|
125 | 4.8 | 1.889 | 6.0 | 2.335 | 7.4 | 2.838 | 9.2 | 3.455 | 11.40 | 4.204 |
|
140 | 5.4 | 2.379 | 6.7 | 2.917 | 8.3 | 3.555 | 10.3 | 4.337 | 12.70 | 5.246 |
|
160 | 6.2 | 3.113 | 7.7 | 3.817 | 9.5 | 4.653 | 11.8 | 5.671 | 14.60 | 6.870 |
|
180 | 6.9 | 3.896 | 8.6 | 4.812 | 10.7 | 5.898 | 13.3 | 7.207 | 16.40 | 8.844 |
|
200 | 7.7 | 4.822 | 9.6 | 5.949 | 11.9 | 7.263 | 14.7 | 8.850 | 18.20 | 10.910 |
|
225 | 8.6 | 6.049 | 10.8 | 7.534 | 13.4 | 9.223 | 16.6 | 11.440 | 20.50 | 13.810 |
|
250 | 9.6 | 7.517 | 11.9 | 9.203 | 14.8 | 11.320 | 18.4 | 14.070 | 22.70 | 17.020 |
|
280 | 10.7 | 9.398 | 13.4 | 11.630 | 16.6 | 14.480 | 20.6 | 17.670 | 25.40 | 21.320 |
|
315 | 12.1 | 11.940 | 15.0 | 14.630 | 18.7 | 18.340 | 23.2 | 22.380 | 28.60 | 27.030 |
|
355 | 13.6 | 15.110 | 16.9 | 18.920 | 21.1 | 23.330 | 26.1 | 28.390 | 32.20 | 34.560 |
|
400 | 15.3 | 19.230 | 19.1 | 24.120 | 23.7 | 29.530 | 29.4 | 35.990 | 36.82 | 43.550 |
|
450 | 17.2 | 24.570 | 21.5 | 30.500 | 26.7 | 37.420 | 33.1 | 45.640 | 40.90 | 55.190 |
|
500 | 19.1 | 30.490 | 23.9 | 37.680 | 29.7 | 46.250 | 36.8 | 56.260 | 45.40 | 68.080 |
|
560 | 21.4 | 38.210 | 26.7 | 47.190 | 33.2 | 57.910 | 41.2 | 70.620 | 50.80 | 85.340 |
|
630 | 24.1 | 46.720 | 30.0 | 59.710 | 37.4 | 73.360 | 46.3 | 89.350 | 57.20 | 108.120 |
|
710 | 27.2 | 61.620 | 33.9 | 76.140 | 42.1 | 93.140 | 52.2 | 113.500 | 64.90 | 133.600 |
|
800 | 30.6 | 78.150 | 38.1 | 96.26 | 47.4 | 118.10 | 58.8 | 144.000 | — | — |
|

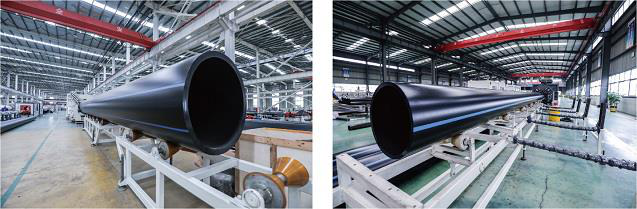

生产设备及流程
执行标准
产品执行标准:
GB/T13663.1-2017 给水用聚乙烯(PE)管道系统 第1部分:总则
GB/T13663.2-2018 给水用聚乙烯(PE)管道系统 第2部分:管材
GB/T13663.3-2018 给水用聚乙烯(PE)管道系统 第3部分:管件
技术规范:
CJJ 101-2016 《埋地塑料给水管道工程技术规程》
GB 50268-2008 《给水排水管道工程施工及验收规范》
GB 50838-2015 《城市综合管廊工程技术规范》
GB50332-2002 《给水排水工程管道结构设计规范》
管材性能

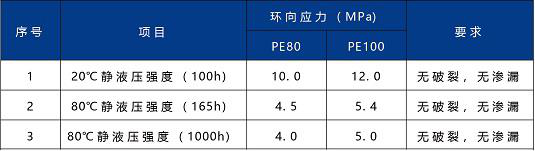

1、静液压强度

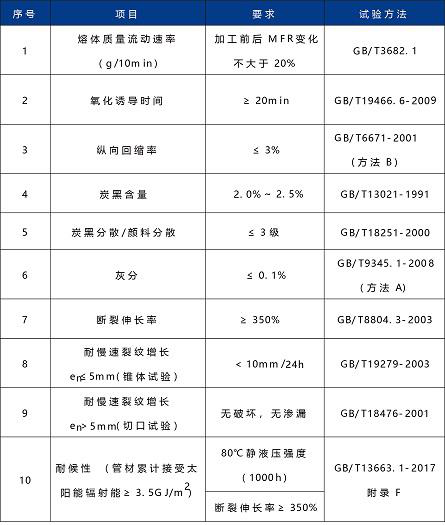

2、物理力学性能
管材特点
使用寿命长: HDPE材料具有接触长期耐热稳定性,根据国际ISO9080测试,外推管道在20℃正常使用压力下使用寿命超过50年。
卫生性能好: PE管加工不添加重金属盐稳定剂,材料无毒性,无结垢层,不滋生细菌,较好地解决了城市饮用水的二次污染。符合GB/T17219安全性能评价标准规定以及国家卫生部相关的卫生安全评价规定。
耐化学腐蚀性好: HDPE管道可耐多种化学介质的腐蚀,土壤中存在的化学物质不会对管道造成任何降解作用。聚乙烯是电的绝缘体,因此不会发生腐烂、生锈或电化学腐蚀现象;此外它也不会促进藻类、细菌或真菌生长。
连接可靠:聚乙烯管道系统之间采用热熔对接方式连接,接头的强度高于管道本体强度。
低温抗冲击性好:聚乙烯的低温脆化温度极低,可在-60-40℃温度范围内安全使用。冬季施工时,因材料抗冲击性好,不会发生管道脆裂。抗应力开裂性好:HDPE具有低的缺口敏感性、高的剪切强度和优异的抗刮痕能力,耐环境应力开裂性能优异。
耐老化:含有2-2.5%的均匀分布的碳黑的聚乙烯管道能够在室外露天存放或使用50年,不会因遭受紫外线辐射而损害。
可挠性好:HDPE管道的柔性使得它容易弯曲,工程上可通过改变管道走向的方式绕过障碍物,在许多场合,管道的柔性能够减少管件用量并降低安装费用。
水流阻力小:HDPE管道具有光滑的内表面,其曼宁系数为0.009。光滑的表现和非粘附特性保证HDPE管道具有较传统管材更高的输送能力,同时也降低了管路的压力损失和输水能耗。
搬运方便:
HDPE管道比混凝土管道、镀锌管和钢管更轻,它容易搬运和安装,更低的人力和设备需求,意味着工程的安装费用的大大降低;
多种全新的施工方式:
HDPE管道具有多种施工技术,除了可以采用传统的开挖方式进行施工外,还可以采用多种全新的非开挖技术如顶管、定向钻孔、衬管、裂管等方式进行施工,这对于一些不允许开挖的场所,是唯一的选择,因此HDPE管道应用领域更为广泛;

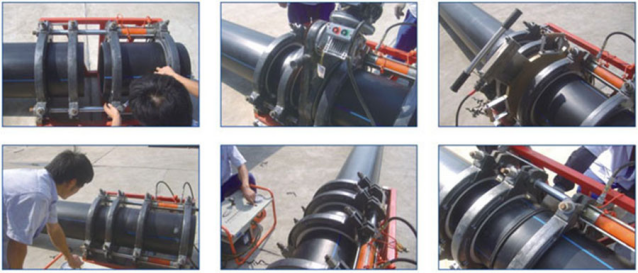

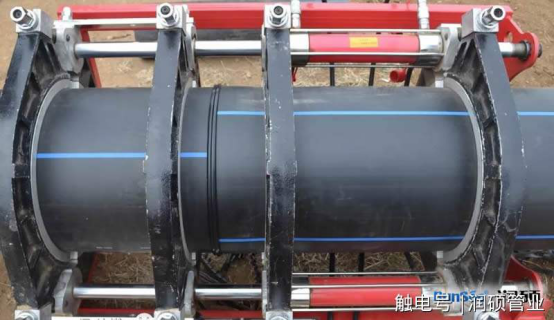

管材连接
应用领域
1、城镇供水管网工程
2、高压管网供水工程
3、农村饮水安全工程
4、室外消防管网工程
5、污水压力管网工程
6、原水输水管网工程
7、非开挖拖拉管工程
