管材结构
BWFRP管道即玻璃纤维编织缠绕增强塑料,是以玻璃纤维无捻粗纱及其制品为增强材料、高性能树脂为基体材料,采用编织缠绕拉挤等工艺制作而成的一种管道产品。不同于传统的手糊缠绕工艺,BWFRP管道采用编织缠绕拉挤工艺一体成型,机械化程度高,质量稳定。
1 .玻璃钢编织缠绕拉挤管包括圆柱状的管体,管体由内向外依次包括内编织层、中间纵向层、中间缠绕层和外编织层,内编织层呈纵横交错的菱形网格状,中间纵向层紧贴所述内编织层,其上的纱线呈沿管体横截面的纵线设置,中间缠绕层呈纵横交错的螺旋缠绕状,中间缠绕层通过纱线均匀地缠绕在中间纵向层上,内编织层在中间纵向层的间隙处与中间缠绕层编织一体,所述外编织层编织在中间缠绕层上。使其重量较轻、纵向强度高、耐腐蚀、使用寿命长。
2 .其特征在于,所述外编织层呈纵横交错的菱形网格状。
3 .其特征在于,所述中间缠绕层至少设置有三层的缠绕。
4 .其特征在于,所述管体内径为50-250mm。
5 .其特征在于,所述外编织层上还设置有编织波纹层,使其外表面呈网状波纹型。
6 .其特征在于,所述编织波纹层的波纹呈螺旋状波纹。
管材规格
公称外径 (mm) | 壁厚(mm) |
100 | 3.0 |
150 | 4.0 |
150 | 5.5 |
175 | 4.5 |
200 | 5.0 |
200 | 6.5 |
225 | 5.5 |
250 | 7.0 |
生产设备及流程
执行标准
DL/T 802.2-2017 电力电缆用导管 第2部分:玻璃纤维增强塑料电缆导管
技术规范
IEC60401994《电气装置用导管规范》?
GB50188-92<电气装置安装工程电缆线路施工及验收规范>?
GB50127-94<电力工程电缆设计规范>?

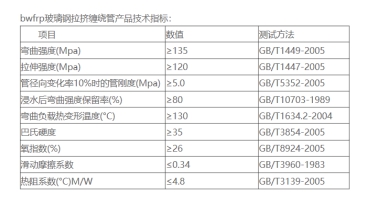

管材性能
管材特点
1.环刚度高
由于纤维采用了拉挤编织工艺,该管材在纵向、环向上都有排列密集的玻璃纤维,从而大幅提高了这种管材的环刚度。
2.抗冲击能力强
与传统管材相比,纤维编织拉挤电缆管的强度大幅提高的同时,对抗应力方面有着更卓越的表现。
3.极好的电绝缘性
由于工艺条件的完全改变,采用长玻纤同时在高温高压条件下一体化连续成型,产品密度大幅提高,管道无气泡,产品绝缘性能更好。
4.耐腐蚀
玻璃钢制品本身有着最好的耐腐蚀性,能够抵御绝大多数化学溶剂的侵蚀。
5.质量稳定统一
与传统玻璃钢管单根成型不同,纤维编织拉挤成型工艺是一种一体化连续编绕拉挤成型的管材,智能化控制生产及裁切长度,产品质量稳定统一。
6.极好的耐热稳定性
与传统玻璃钢管单根成型不同,纤维编织拉挤成型工艺在生产过程中采用高温高压,与传统工艺采用的常温固化相比,耐热性能有较大的提升。
7.耐水性能好
与传统玻璃钢管单根成型不同,纤维编织拉挤成型工艺在生产过程中采用高温高压,产品密度高,故而耐水性能更好
管材连接
玻璃钢电缆管主要采用“O”型密封圈承插连接方式,特殊位置也可采用法兰或粘接等连接方式。
应用领域
